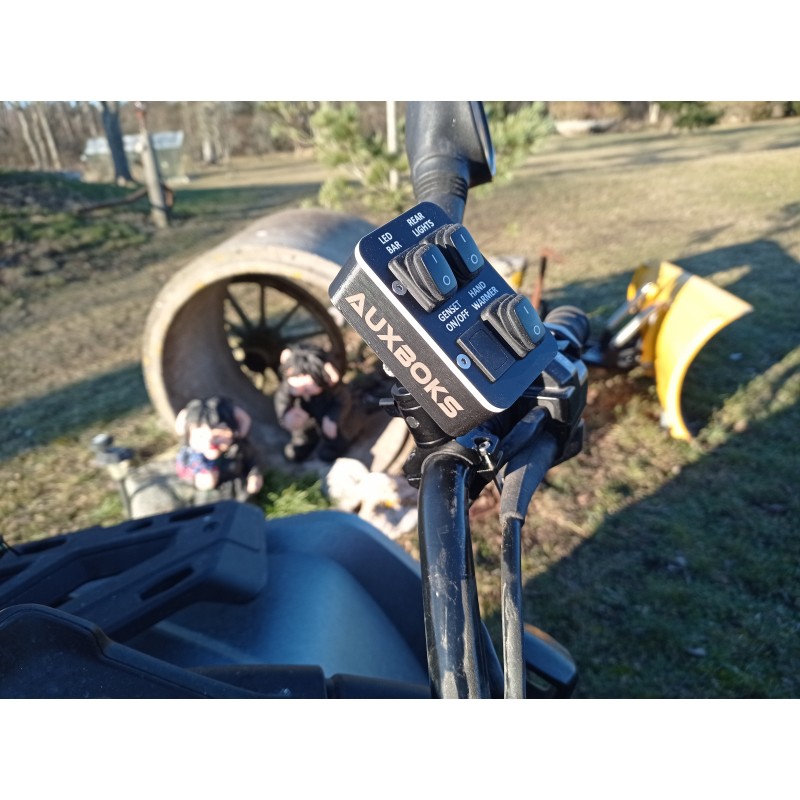

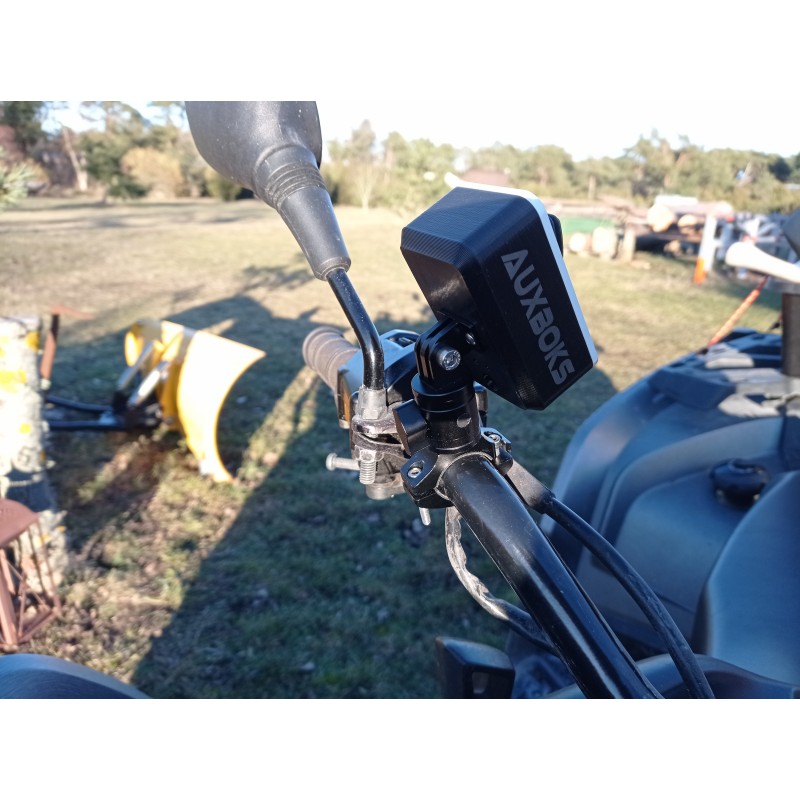

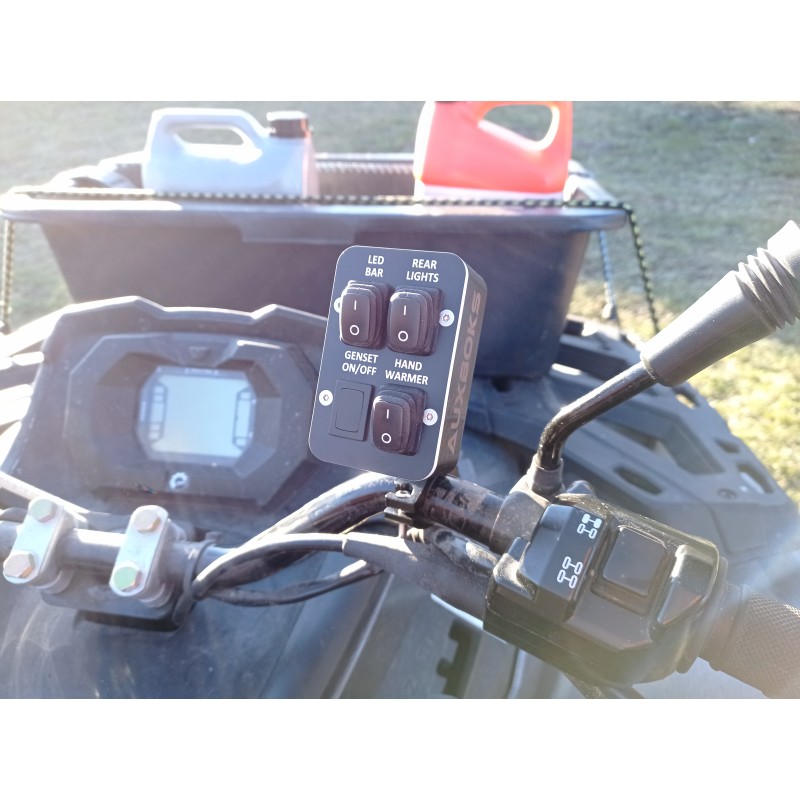

Universal brytarpanel för styre

Ingår i kittet:

Lasergraverad och skuren panel i tåligt plastlaminat som är avsedd för industriell miljö.

Vattentäta vippströmbrytare av hög kvalitet,

av/på, IP65, 2, 3 eller 4st (bör användas med kraftrelä).

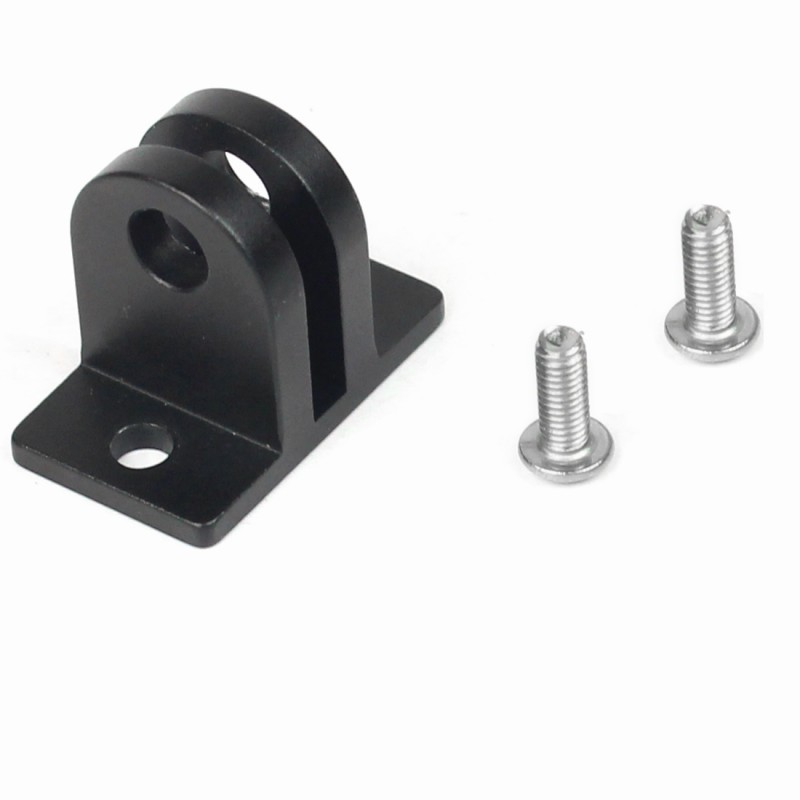

Rostfria skruvar.

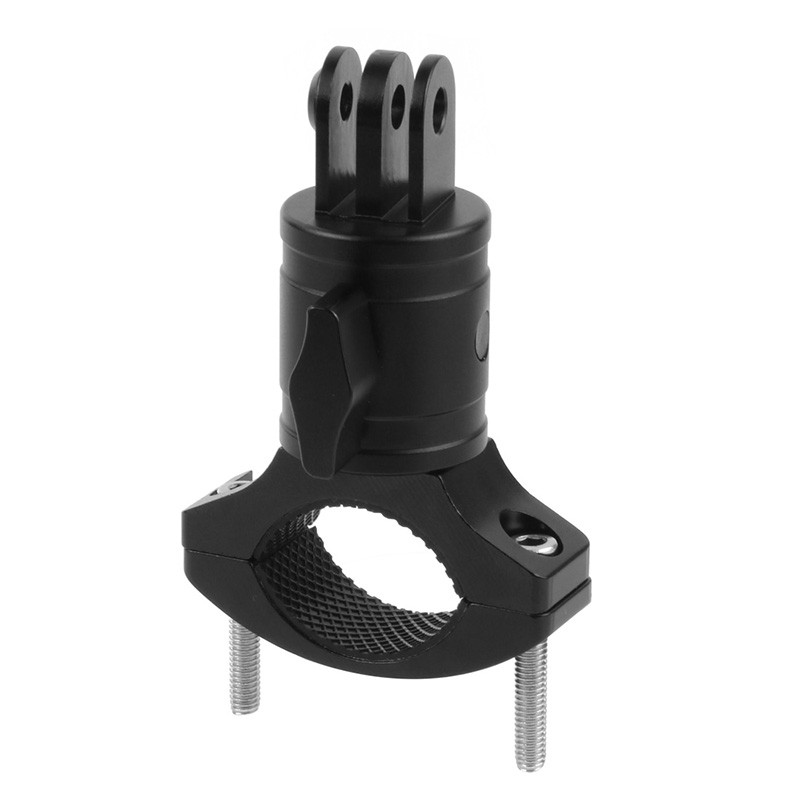

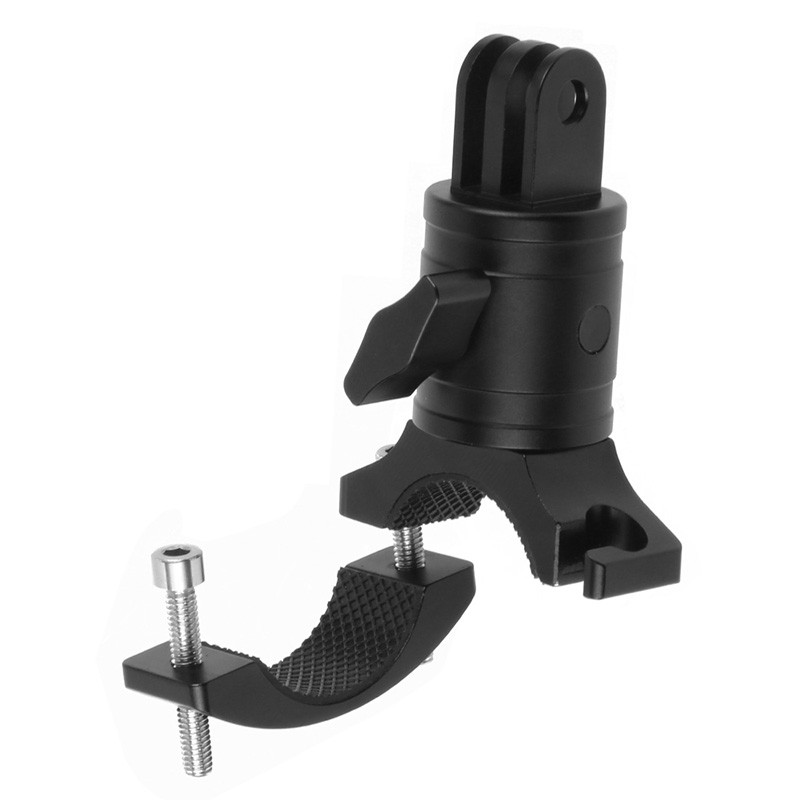

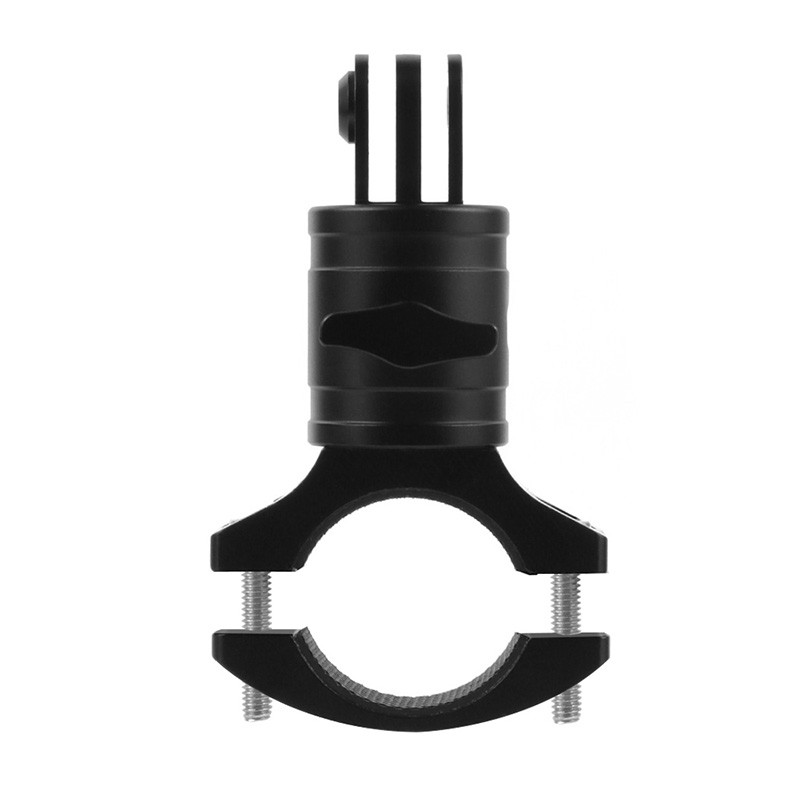

Fäste i aluminium, justerbart, för 20-30mm rör.

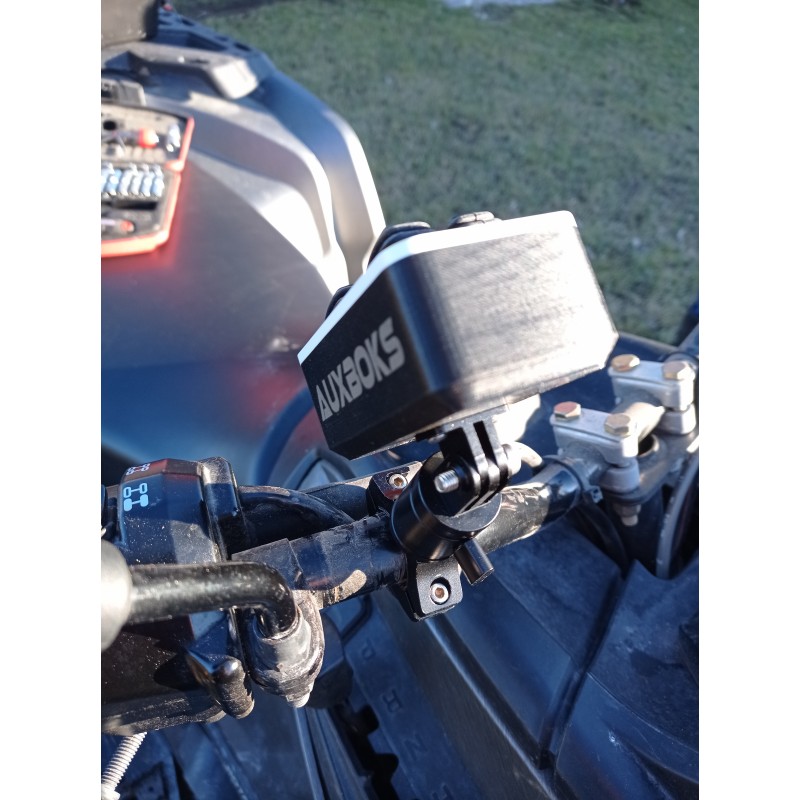

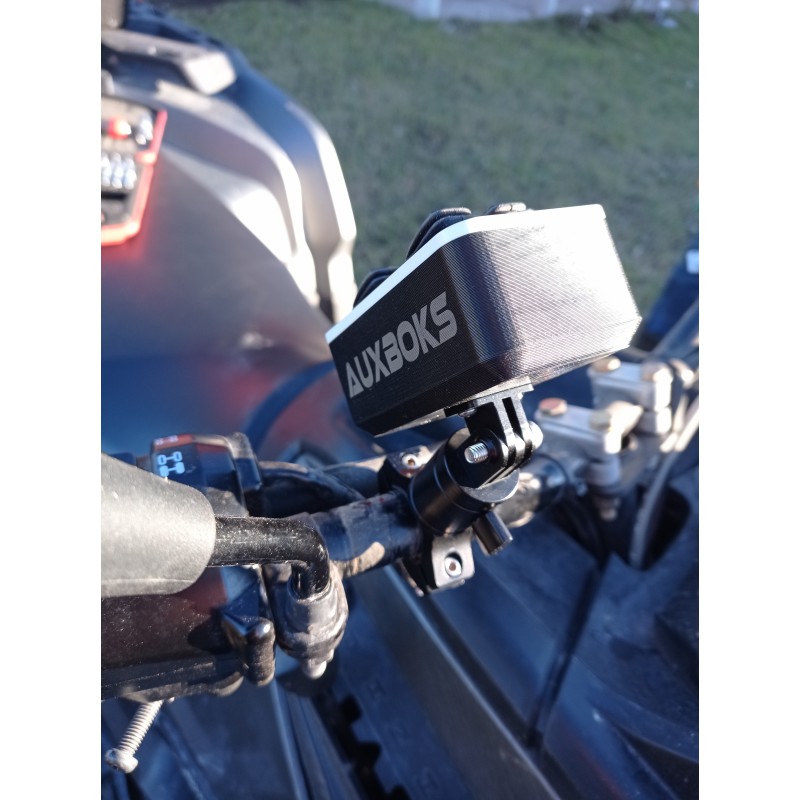

3D printat hus i tålig plast

Kabelskor

EGEN TEXT!

⚠️ Vänligen dubbelkolla vid utcheckning så att texten stämmer.

Du väljer själv text ovanför brytarna genom att fylla i fältet här nedanför, glöm ej att trycka på spara.

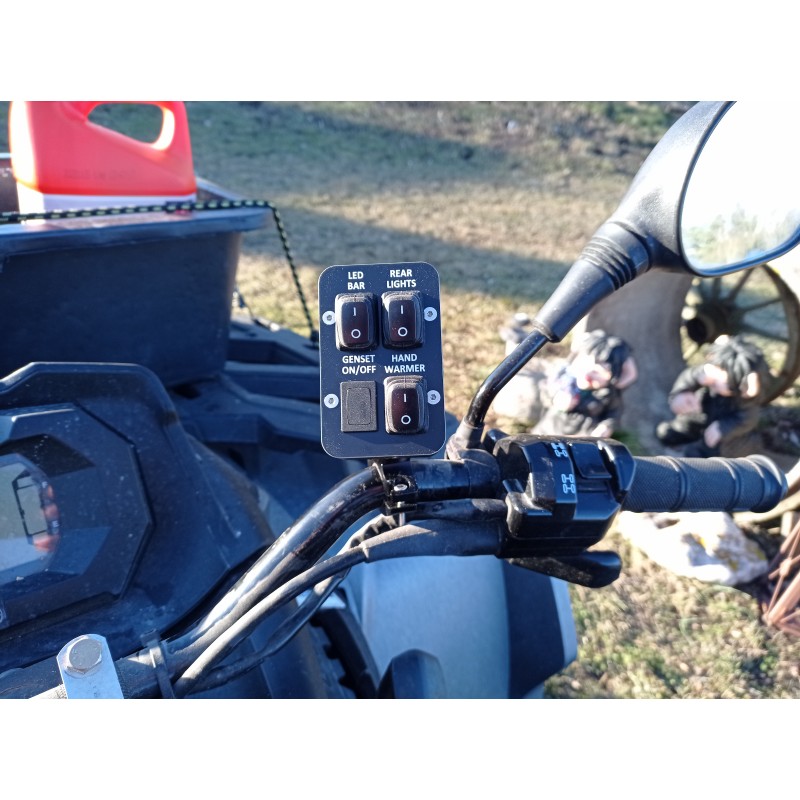

Exempel: 1, LED BAR 2, BLIXT LJUS 3, BACK LJUS.

Optimalt är 5 (max 6) bokstäver per rad och högst 2 rader per brytare.

Vi justerar text storleken om du väljer för långa ord!

INSTALLATION

· Montera fästet på styret.

· Montera hus och kablage.

· Använd rätt crimptång för oisolerade kabelskor.

· Montera panel och strömbrytare, dra inte skruvarna för hårt.

· Lämna botten på lådan öppen så fukt kan komma ut.

· Dra fast kablage med buntband, dragavlastning.

Viktigt

· Muttrar är låsande (nylock).

· Skruvar och muttrar är rostfria.

· Använd inte locktite eller gänglåsning!

· Dra inte skruvarna för hårt.

· Använd inte lösningsmedel för rengöring.

· Brytare klarar av 10A men kraftrelä rekommenderas.

· Brytare är endast ip65 på framsidan, ska du bada med knapparna rekommenderar jag tätning av brytarnas baksida med plastidipp eller hålrumsvax.

· Täta inte hela lådan, tillåt vatten att rinna ut.
